Камеры сборные одностороннего обслуживания
Камеры сборные одностороннего обслуживания (КСО) от ООО "Завод Энергон" – это современные, надежные и долговечные решения для распределения электроэнергии в сетях напряжением 20/10/6 кВ. Применяются для комплектации комплектных трансформаторных подстанций, распределительных трансформаторных подстанций и распределительных пунктов.
Камеры сборные одностороннего обслуживания (КСО) от ООО "Завод Энергон" – это оптимальное сочетание качества, надежности, безопасности и функциональности.
Варианты исполнения КСО:

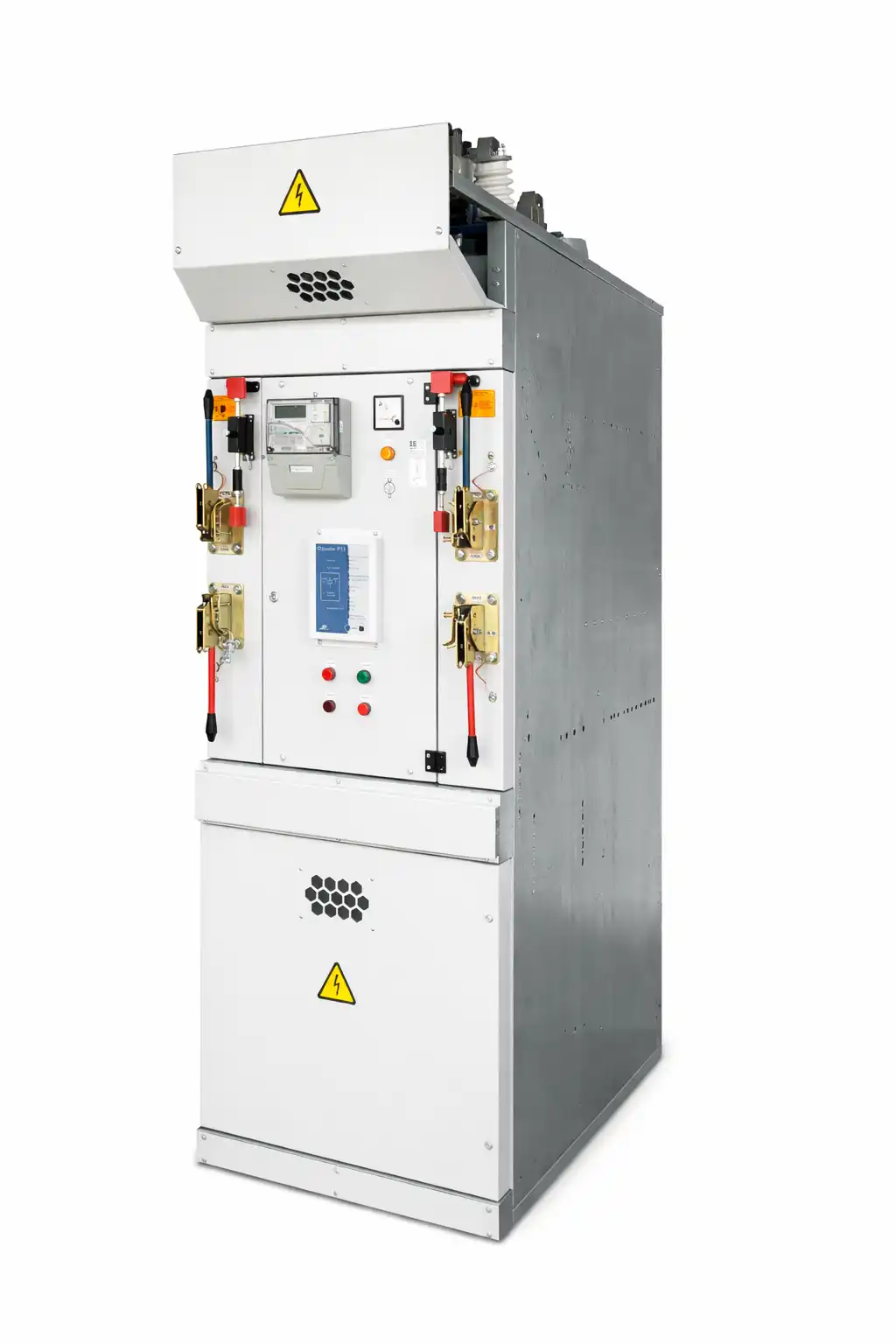

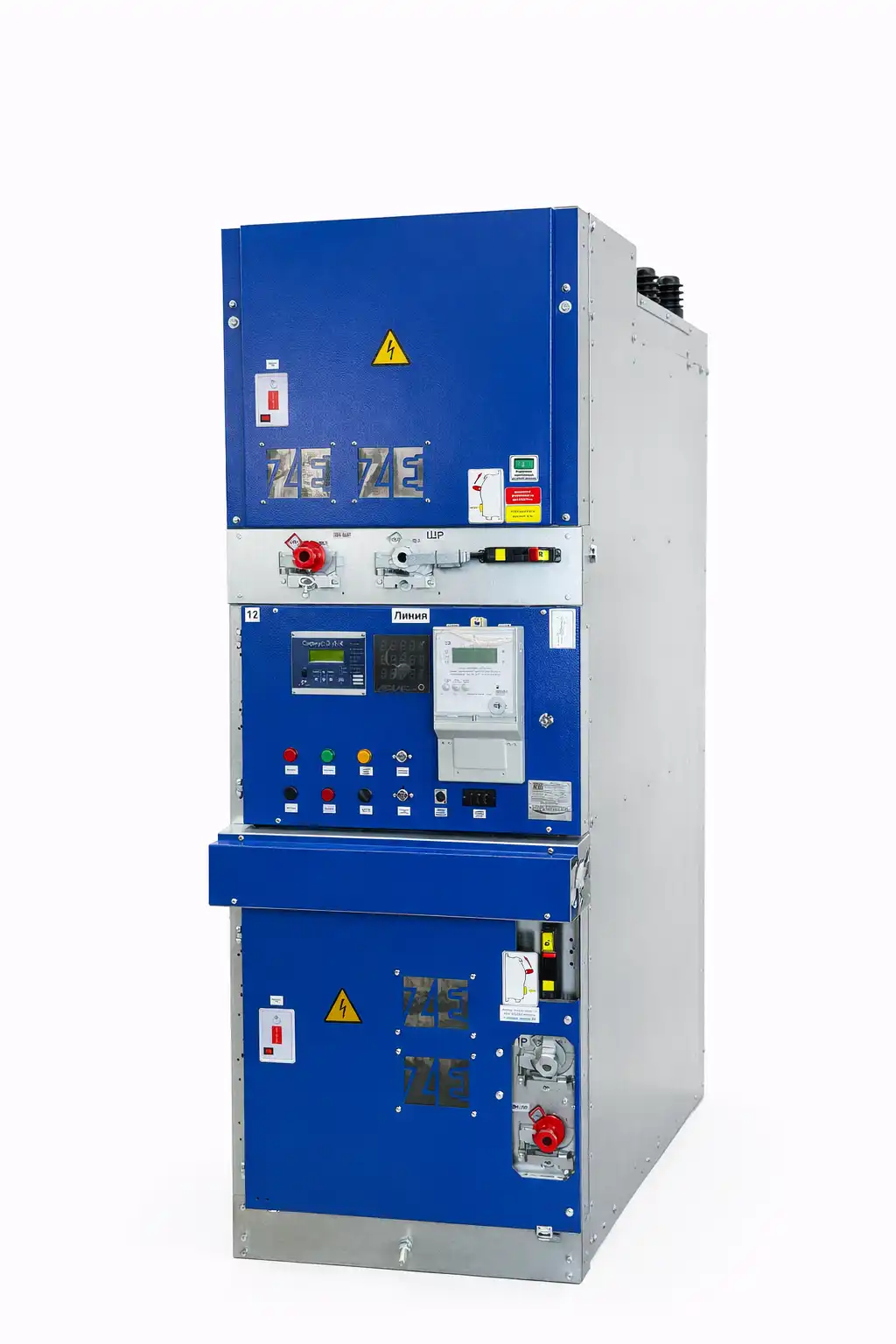

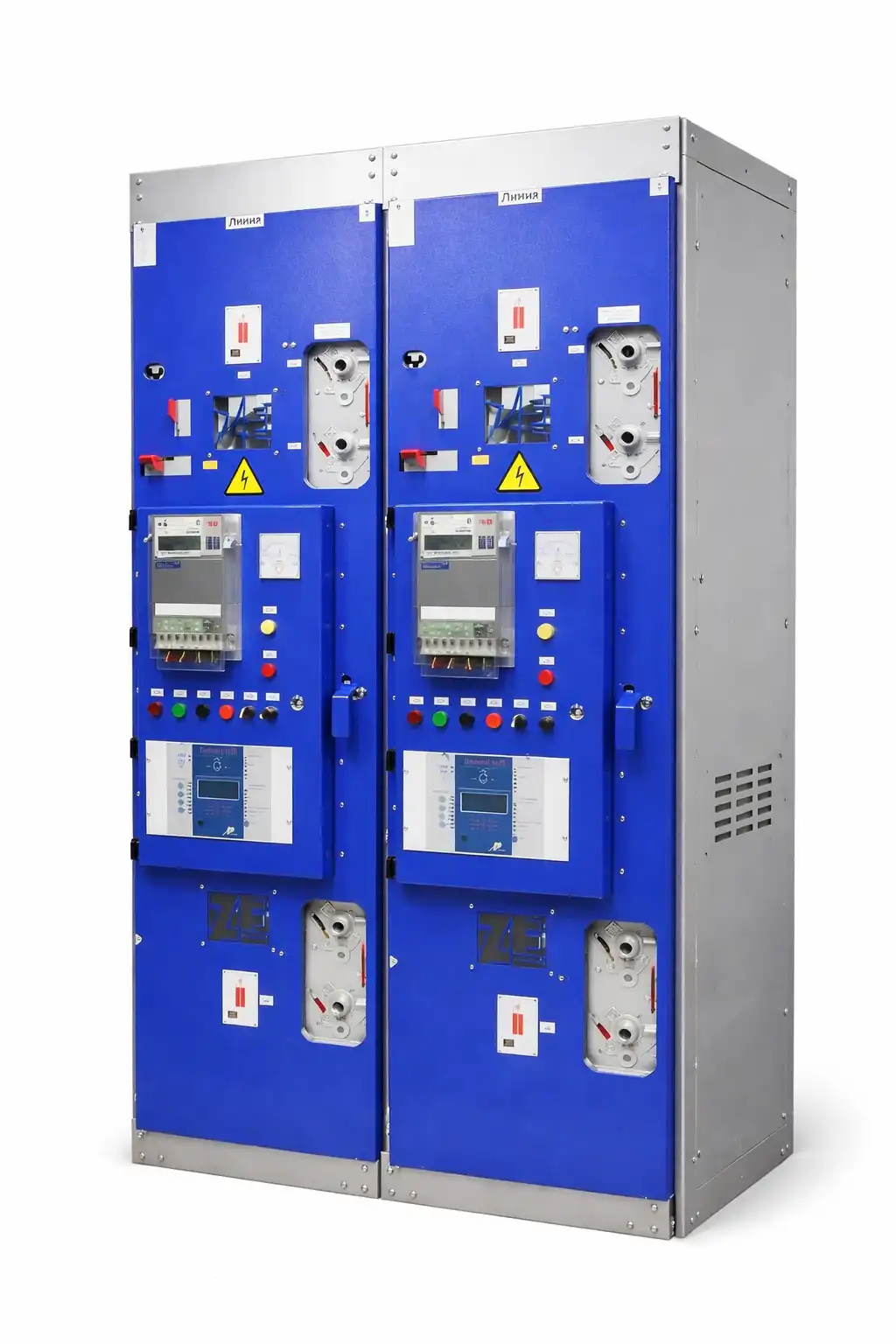

| Наименование параметра | Значение |
|---|---|
| Ширина (для стандартной вводной/линейной ячейки с выключателем, двумя разъединителями и трансформаторами тока, при номинальном токе 1000А), мм | 800/750 |
| Глубина (по панели приводов), мм | 900 |
| Высота (без учёта короба для вторичных соединений), мм | 2015 |
| Выделенный релейный отсек | Да |
| Закрытые сборные шины | Да |
| Перегородка, отделяющая сборные шины | Опция, увеличена высота |
| Перегородка, отделяющая отсек кабельного присоединения | Опция, увеличена высота |
| Комплект механических блокировок, согласно ПУЭ | Да |
| Комплект электромагнитных блокировок | Опция |
| Материал корпуса, мм | Оцинкованная сталь, 2 мм |
| Номинальный ток, А | 630;1000;1250 |
| Типовые вакуумные выключатели | BB/TEL, VF12, ВВУ-СЭЩ, ВВТ, ВВР |
| Типовые разъединители | РВЗ-10/1000, SL12 |
| Типовые выключатели нагрузки | ВНА10/20/630, SL12 |
| Типовые привода разъединителей и выключателей нагрузки | ПР-10, ППР-10(съёмная рукоять), ZE-10 (торцевой привод) |
| Наименование параметра | Значение |
|---|---|
| Ширина (для стандартной вводной/линейной ячейки с выключателем, двумя разъединителями и трансформаторами тока, при номинальном токе 1000А), мм | 1000 |
| Глубина (по панели приводов), мм | 1035 |
| Высота (без учёта короба для вторичных соединений), мм | 2395 |
| Выделенный релейный отсек | Да |
| Закрытые сборные шины | Да |
| Перегородка, отделяющая сборные шины | Опция, увеличена высота |
| Перегородка, отделяющая отсек кабельного присоединения | Опция, увеличена высота |
| Комплект механических блокировок, согласно ПУЭ | Да |
| Комплект электромагнитных блокировок | Опция |
| Материал корпуса, мм | Оцинкованная сталь, 2 мм |
| Номинальный ток, А | 630;800;1250 |
| Типовые вакуумные выключатели | BB/TEL, ВВР |
| Типовые разъединители | РВЗ-20, SL24 |
| Типовые выключатели нагрузки | ВНBP-20, SL24 |
| Типовые привода разъединителей и выключателей нагрузки | ППР-10(съёмная рукоять), ПР-10 |
| Наименование параметра | Значение |
|---|---|
| Ширина (для стандартной вводной/линейной ячейки с выключателем, двумя разъединителями и трансформаторами тока, при номинальном токе 1000А), мм | 650 |
| Глубина (по панели приводов), мм | 880 |
| Высота (без учёта короба для вторичных соединений), мм | 2105 |
| Выделенный релейный отсек | Да |
| Закрытые сборные шины | Да |
| Перегородка, отделяющая сборные шины | Опция, увеличена высота |
| Перегородка, отделяющая отсек кабельного присоединения | Опция, увеличена высота |
| Комплект механических блокировок, согласно ПУЭ | Да |
| Комплект электромагнитных блокировок | Опция |
| Материал корпуса, мм | Оцинкованная сталь, 2 мм |
| Номинальный ток, А | 630;800;1250 |
| Типовые вакуумные выключатели | BB/TEL, VL 12, ВВТБ |
| Типовые разъединители | РВЗ-10/1000, SL12 |
| Типовые выключатели нагрузки | ВНА10/20/630, SL12 |
| Типовые привода разъединителей и выключателей нагрузки | ZE-10(торцевой привод) |
| Наименование параметра | Значение |
|---|---|
| Ширина (для стандартной вводной/линейной ячейки с выключателем, двумя разъединителями и трансформаторами тока, при номинальном токе 1000А), мм | 550 |
| Глубина (по панели приводов), мм | 1020 |
| Высота (без учёта короба для вторичных соединений), мм | 2350 |
| Выделенный релейный отсек | Да |
| Закрытые сборные шины | Да |
| Перегородка, отделяющая сборные шины | Опция, увеличена высота |
| Перегородка, отделяющая отсек кабельного присоединения | Опция, увеличена высота |
| Комплект механических блокировок, согласно ПУЭ | Да |
| Комплект электромагнитных блокировок | Опция |
| Материал корпуса, мм | Оцинкованная сталь, 2 мм |
| Номинальный ток, А | 630;1000;1250* |
| Типовые вакуумные выключатели | BB/TEL, VL 12, ВВТБ |
| Типовые разъединители | РВЗ-10/1000, SL12 |
| Типовые выключатели нагрузки | ВНА10/20/630, SL12 |
| Типовые привода разъединителей и выключателей нагрузки | ZE-10(торцевой привод) |

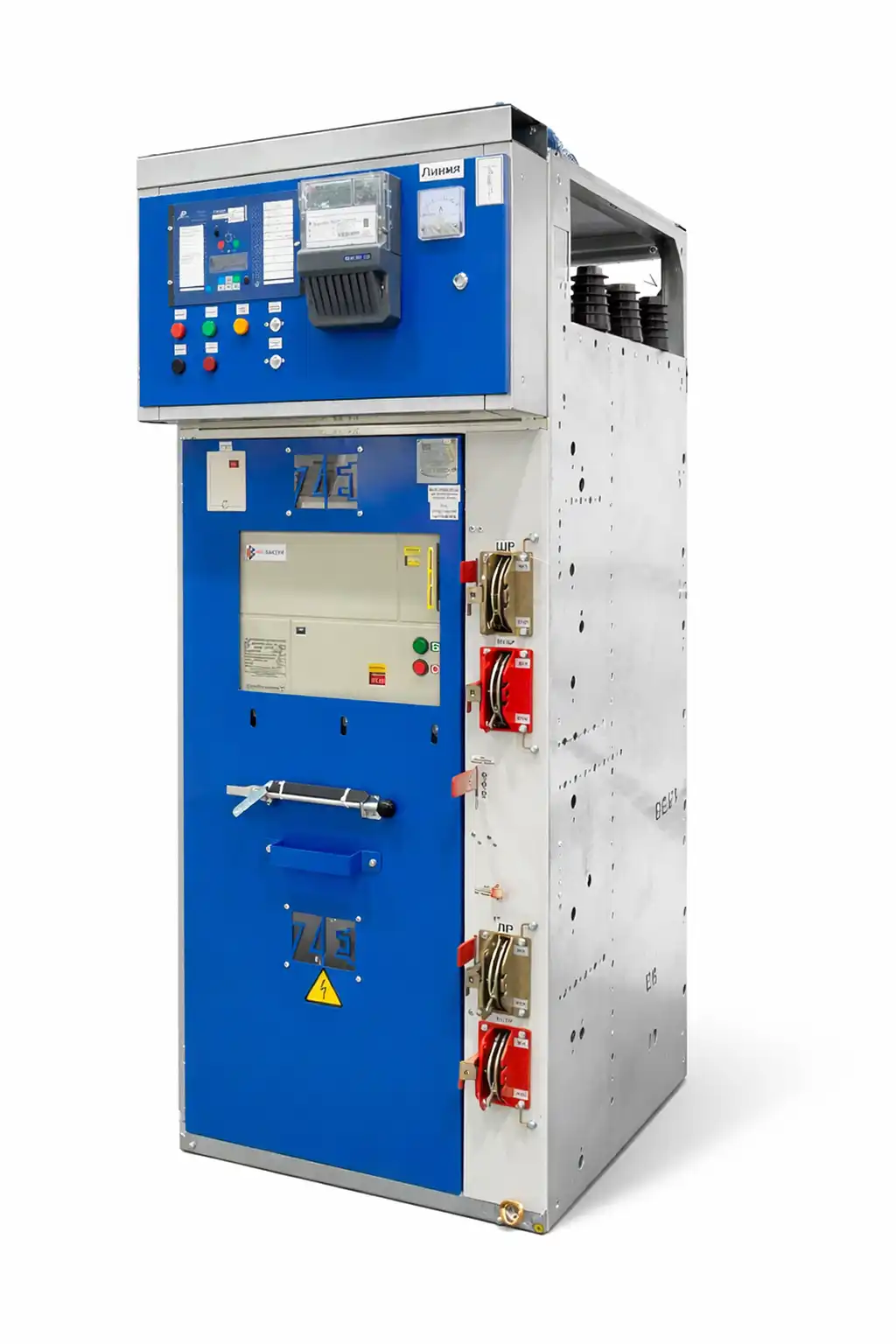

| Наименование параметра | Значение |
|---|---|
| Ширина (для стандартной вводной/линейной ячейки с выключателем, двумя разъединителями и трансформаторами тока, при номинальном токе 1000А), мм | 750 |
| Глубина (по панели приводов), мм | 1100 |
| Высота (без учёта короба для вторичных соединений), мм | 2615 |
| Выделенный релейный отсек | Да |
| Закрытые сборные шины | Нет |
| Перегородка, отделяющая сборные шины | Да |
| Перегородка, отделяющая отсек кабельного присоединения | Да |
| Комплект механических блокировок, согласно ПУЭ | Да |
| Комплект электромагнитных блокировок | Опция |
| Материал корпуса, мм | Оцинкованная сталь 2мм или сварной корпус 2мм |
| Номинальный ток, А | 630;1000;1250;1600 |
| Типовые вакуумные выключатели | BB/TEL, VF12, ВВУ-СЭЩ, ВВТ, ВВР |
| Типовые разъединители | РВЗ-10/1000 |
| Типовые выключатели нагрузки | ВНА10/20/630 |
| Типовые привода разъединителей и выключателей нагрузки | ПР-10 |

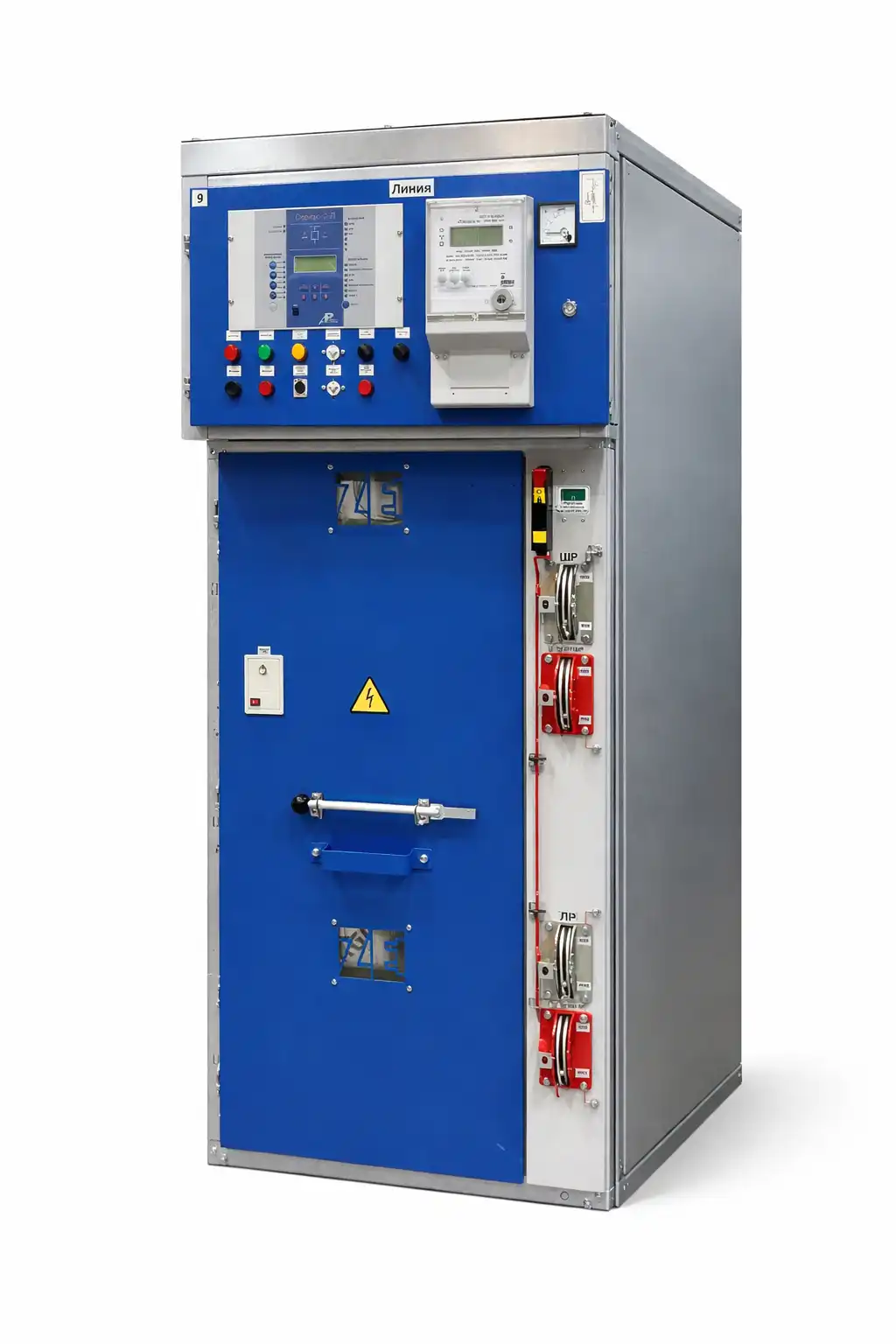

| Наименование параметра | Значение |
|---|---|
| Ширина (для стандартной вводной/линейной ячейки с выключателем, двумя разъединителями и трансформаторами тока, при номинальном токе 1000А), мм | 750 |
| Глубина (по панели приводов), мм | 1050 |
| Высота (без учёта короба для вторичных соединений), мм | 2400/2250 |
| Выделенный релейный отсек | Да |
| Закрытые сборные шины | Да (опция) |
| Перегородка, отделяющая сборные шины | Да |
| Перегородка, отделяющая отсек кабельного присоединения | Да |
| Комплект механических блокировок, согласно ПУЭ | Да |
| Комплект электромагнитных блокировок | Опция |
| Материал корпуса, мм | Оцинкованная сталь 2мм |
| Номинальный ток, А | 630;1000;1250;1600;2000 |
| Типовые вакуумные выключатели | BB/TEL, VL12, ВВТБ |
| Типовые разъединители | РВЗ-10/1000 |
| Типовые выключатели нагрузки | ВНА10/20/630 |
| Типовые привода разъединителей и выключателей нагрузки | ZE-10 (торцевой привод) |

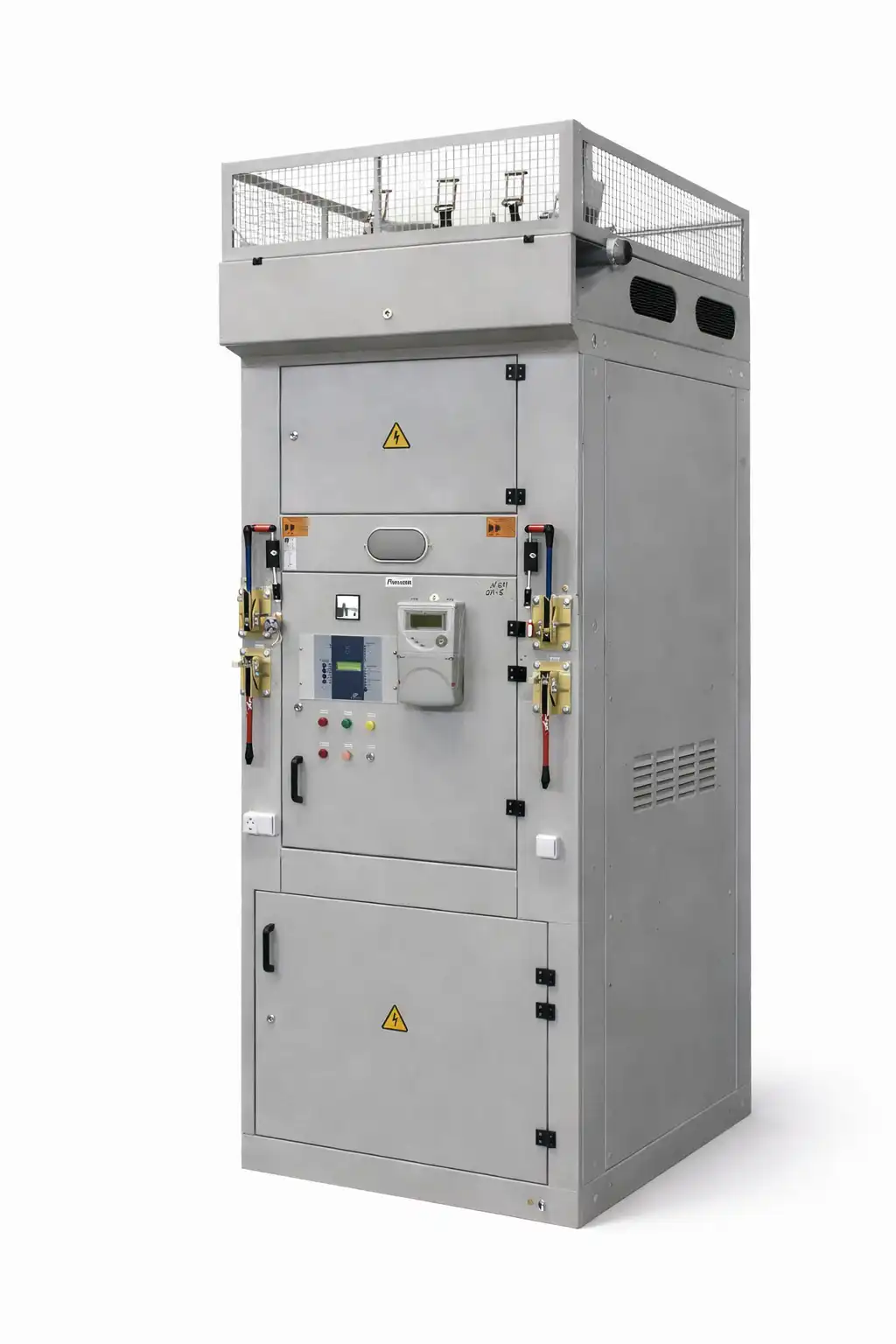

| Наименование параметра | Значение |
|---|---|
| Ширина (для стандартной вводной/линейной ячейки с выключателем, двумя разъединителями и трансформаторами тока, при номинальном токе 1000А), мм | 1000 |
| Глубина (по панели приводов), мм | 1250 |
| Высота (без учёта короба для вторичных соединений), мм | 3020 |
| Выделенный релейный отсек | Да |
| Закрытые сборные шины | Нет |
| Перегородка, отделяющая сборные шины | Да |
| Перегородка, отделяющая отсек кабельного присоединения | Да |
| Комплект механических блокировок, согласно ПУЭ | Да |
| Комплект электромагнитных блокировок | Опция |
| Материал корпуса, мм | Сварной корпус, 2 мм |
| Номинальный ток, А | 630;1000;1250;1600 |
| Типовые вакуумные выключатели | BB/TEL, VF12, ВВУ-СЭЩ, ВВТ, ВВР |
| Типовые разъединители | РВЗ-10/1000 |
| Типовые выключатели нагрузки | ВНА10/20/630 |
| Типовые привода разъединителей и выключателей нагрузки | ПР-10 |
Отличительными особенностями камер сборных одностороннего обслуживания (КСО) производства "Завод Энергон" является:
Прочная конструкция
Изготовлены из оцинкованной стали толщиной 2мм. с порошковой покраской фасадных элементов и с применением клепано-болтовых соединений, что в свою очередь гарантирует жесткость, правильную геометрию оборудования и соосность конструкции.
Компактные размеры
Малогабаритные камеры КСО производятся шириной 550 и 650 мм. Использование малогабаритных камер позволяет существенно сократить габариты подстанции (особенно важно в условиях стесненности), сохранив при этом все ключевые аспекты удобства и надежности ячеек КСО шириной 800 мм.
Выделенный релейный отсек
Все серии камер КСО спроектированы с выделенным релейным отсеком, что упрощает обслуживание и эксплуатацию, а также повышает порог стойкости и надежности оборудования в случае аварии.
Система блокировок
Камеры КСО оснащены блокировками, исключающими выполнение ошибочных операций, которые могут привести к повреждению оборудования, его неправильной работе и возникновению условий, опасных для персонала.
Безопасные сборные шины
Сборные шины камер КСО изолированы от случайного попадания посторонних предметов и имеют люк в верхней части камеры для обслуживания сборных шин.
Безопасная дверь
Все камеры КСО 3-ей серии комплектуются дверью с подъемно-опускным механизмом и запирающими крюками, исключающей возможность получения травм эксплуатирующим персоналом в случае аварии.
