Селективность в электроэнергетике: принцип, значение и реализация
В данной статье мы подробно разберём, что такое селективность в электроэнергетике, почему она так важна, какие виды селективности существуют, как она реализуется на практике и с какими проблемами можно столкнуться при её обеспечении.
Что такое селективность?
Селективность (избирательность) — это способность защитной аппаратуры отключать только повреждённый участок сети, оставляя в работе остальные, неповреждённые участки.
Проще говоря, если в какой‑то части энергосистемы возникает неисправность (короткое замыкание, перегрузка и т.д.), должны сработать только те защитные устройства, которые расположены ближе всего к месту аварии. Остальные участки сети при этом продолжают функционировать в штатном режиме.
Формально селективность можно описать следующим образом: при возникновении аварийного режима I аварийный> I уставки срабатывает только то защитное устройство, у которого I уставки минимальный среди всех устройств на пути тока повреждения.
Значение селективности
Почему селективность так важна? Рассмотрим основные преимущества её обеспечения:
-Минимизация простоев. При селективной защите отключается только повреждённый участок, а не вся сеть. Это сокращает время простоя оборудования и потери производства;
-Повышение надёжности электроснабжения. Потребители на неповреждённых участках продолжают получать электроэнергию без перебоев;
-Упрощение поиска и устранения повреждений. Поскольку отключается только конкретный участок, локализовать неисправность гораздо проще;
-Снижение ущерба. Ограничение зоны отключения минимизирует экономический ущерб от аварии;
-Предотвращение каскадных отключений. Без селективности одно повреждение может привести к последовательному отключению нескольких участков сети, вплоть до полного коллапса системы.
Виды селективности
Различают несколько видов селективности, каждый из которых основан на своём принципе:
Токовая селективность. Основана на разнице уставок по току срабатывания защитных устройств. Устройства, расположенные ближе к источнику питания, имеют более высокие уставки тока. Например:
уставка автомата на вводе — 100 А; уставка группового автомата — 25 А; уставка конечного автомата — 16 А. При коротком замыкании в цепи конечного потребителя сработает только автомат на 16 А, а остальные останутся включёнными.
Временная селективность. Достигается за счёт разницы выдержек времени срабатывания защитных устройств. Устройства ближе к нагрузке имеют меньшую выдержку времени. Например:
автомат у потребителя — выдержка 0,1 с; групповой автомат — выдержка 0,3 с; вводной автомат — выдержка 0,5 с Если автомат у потребителя не сработал (например, из‑за неисправности), через 0,3 с сработает групповой автомат.

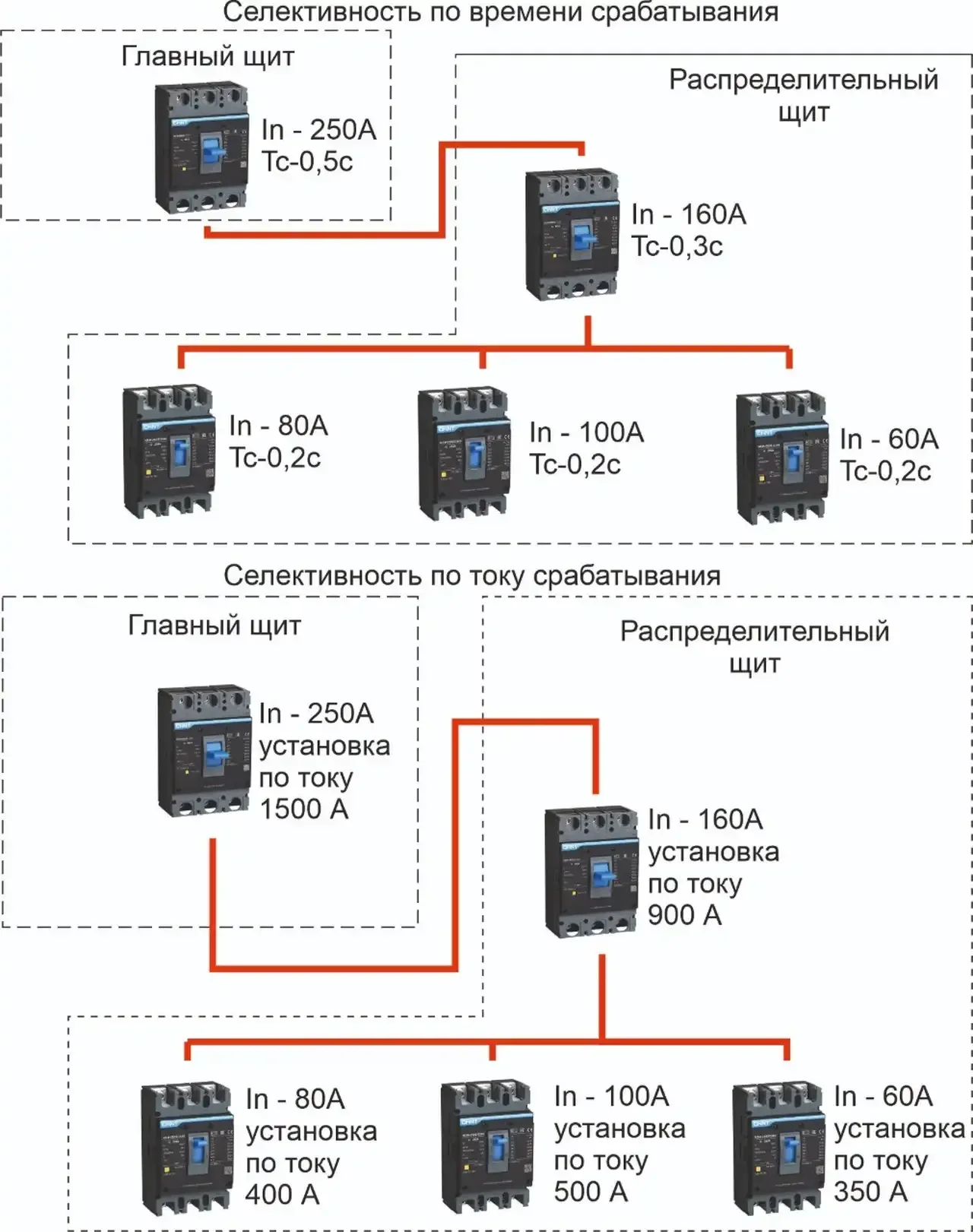

Рис. 1 Селективность по времени и току срабатывания.
Энергетическая селективность. Используется в современных автоматических выключателях, которые ограничивают ток короткого замыкания до его пикового значения. Эти выключатели имеют специальные характеристики, позволяющие им отключать цепь до того, как ток достигнет своего максимального значения.
Логическая (зонная) селективность. Реализуется с помощью электронных расцепителей и связи между защитными устройствами. ЛЗШ предназначена для ликвидации КЗ на шинах энергетических объектов. В основном применяется в качестве защиты от коротких замыканий на секциях среднего и низкого напряжения, оборудованных ячейками КРУ. Применение полной дифференциальной защиты секции затруднено большим количеством присоединений и высокой стоимостью данного решения. Логическая защита шин так же применяется и для быстрого отключения КЗ на шинах 6–10 кВ.
ЛЗШ защищает не только сами шины, но и зону выключателей. Её зона действия определяется местами установки трансформаторов тока, рис. 2.

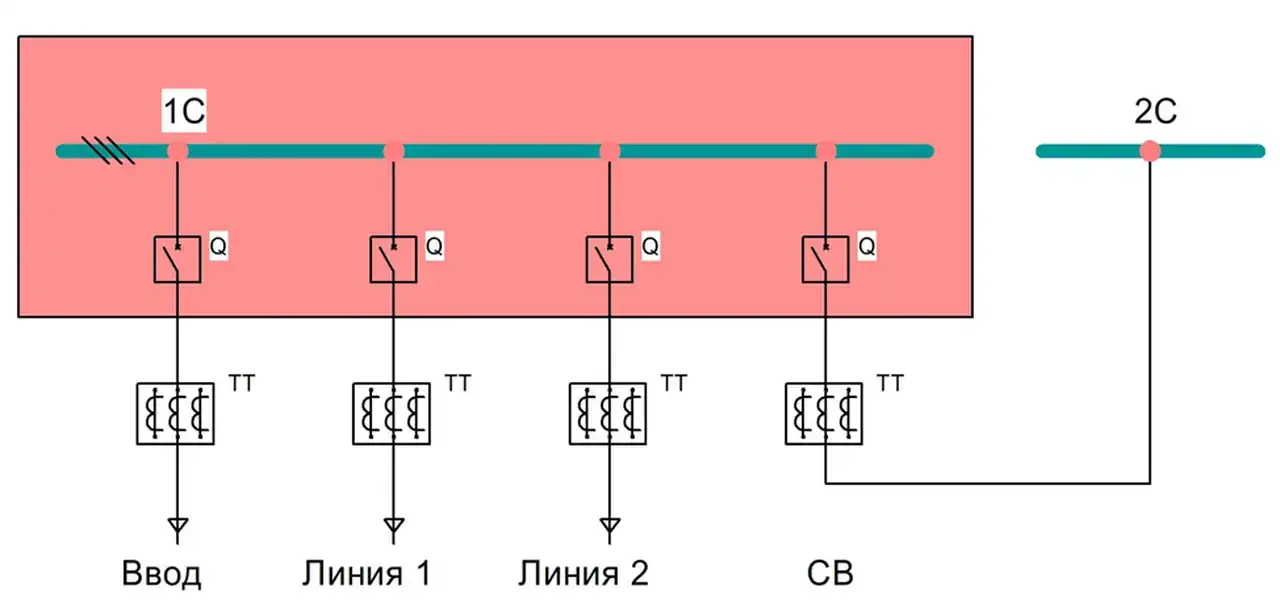

Рисунок 2, зона действия ЛЗШ
Структура ЛЗШ
ЛЗШ — это распределенная защита. Она не находится в одном конкретном терминале, а распределена по защитам вводов, СВ и отходящих присоединений.
Так как защита шин 6-35 кВ осуществляется вводными и секционным выключателями, то именно в терминалах ввода и СВ реализована отключающая токовая ступень (ЛЗШ), работающая с минимальной выдержкой времени (0,1-0,15 с).
Пусковые органы защит нижестоящих присоединений дают информацию о том, есть ли замыкание на присоединении, и в случае его наличия, замыкают выходные контакты своего терминала для передачи сигнала на терминалы ввода и СВ. Этот выходной сигнал называется “Блокировка ЛЗШ”, рис. 3.

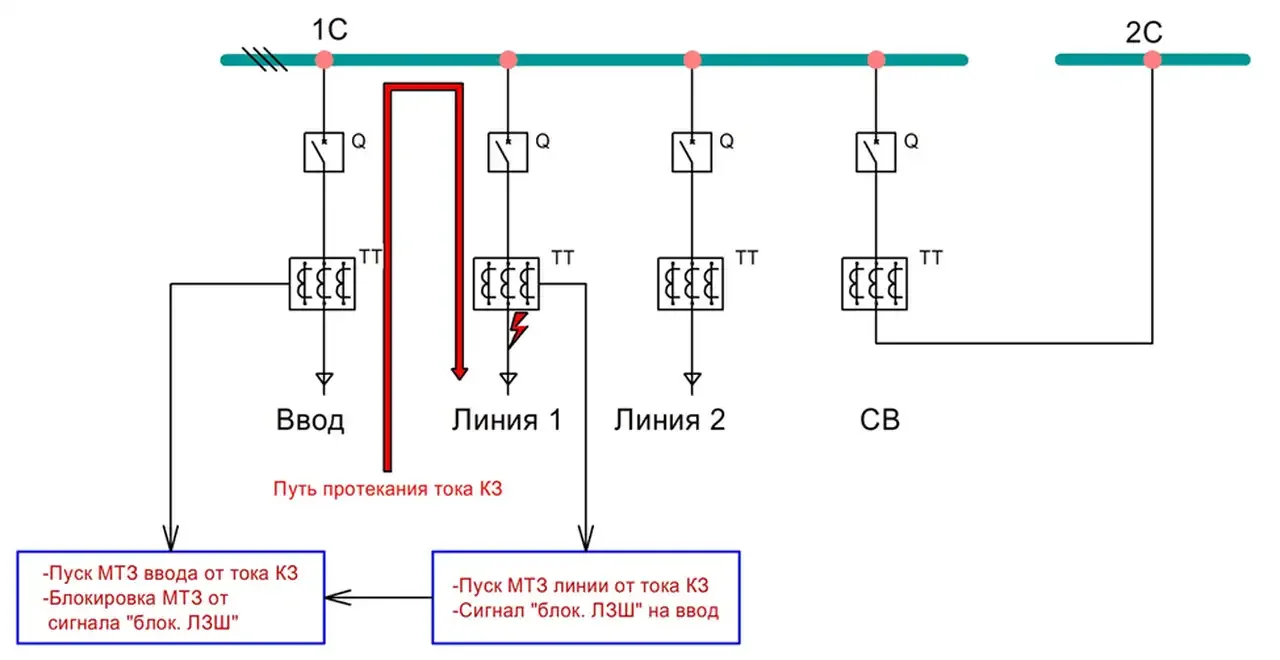

Рисунок 3, КЗ на линии вне зоны действия ЛЗШ
Ток КЗ протекает от питающего фидера через ТТ защиты ввода и ТТ защиты линии, к точке КЗ;
Происходит пуск защиты ввода (МТЗ и отдельной ускоренной ступени ЛЗШ) и защиты фидера (МТЗ и, возможно, ТО);
Защита присоединения мгновенно выдает сигнал пуска собственных защит (Блокировка ЛЗШ) на защиты ввода (через сухой контакт);
Защита ввода принимает сигнал “Блокировка ЛЗШ” и блокирует ускоренную ступень ЛЗШ (МТЗ ввода остается в работе);
Защита линии отключает свой выключатель для устранения КЗ, МТЗ ввода возвращается;
При отказе защиты фидера, КЗ устраняет МТЗ ввода с выдержкой времени.
Таким образом исключается полное обесточивание секции в случае отключения ввода или CВ и гарантируется бесперебойное электроснабжение потребителей в случае аварийной ситуации.
Реализация селективности на практике
На практике селективность обеспечивается сочетанием различных методов и тщательным подбором защитных устройств. Рассмотрим основные шаги:
Расчёт токов короткого замыкания. Необходимо определить максимальные и минимальные токи КЗ в различных точках сети. Это позволяет правильно выбрать уставки защитных устройств.
Выбор уставок защитных устройств. Уставки выбираются так, чтобы соблюдались условия селективности:
по току: Iуст1<Iуст2<Iуст3;
по времени: tуст1<tуст2<tуст3.
Проверка селективности. Выполняется построение карт селективности — графиков, на которых отображаются время‑токовые характеристики всех защитных устройств в сети. На карте видно, как характеристики устройств соотносятся друг с другом и обеспечивается ли селективность во всём диапазоне токов.
Использование устройств с электронными расцепителями. Современные автоматические выключатели с микропроцессорными расцепителями позволяют гибко настраивать уставки и обеспечивают высокую точность селективности.
Регулярное обслуживание и проверка. Селективность может нарушаться из‑за износом оборудования, изменения параметров сети или ошибок в настройках. Поэтому необходимо регулярно проверять и корректировать защитные устройства.
Проблемы и сложности обеспечения селективности
Несмотря на важность селективности, её обеспечение связано с рядом трудностей:
-Сложность расчётов. Расчёт токов КЗ и выбор уставок требуют высокой квалификации персонала и использования специализированного программного обеспечения.
-Изменение параметров сети. Добавление новых потребителей или изменение конфигурации сети может нарушить ранее обеспеченную селективность.
-Ограничения оборудования. Не все защитные устройства обладают достаточной гибкостью настроек для обеспечения селективности в сложных сетях.
-Экономические факторы. Высокоселективные системы с электронными расцепителями стоят дороже простых автоматических выключателей.
-Координация защит. В крупных энергосистемах необходимо согласовывать работу защит разных уровней напряжения и разных владельцев оборудования.
Современные тенденции
Развитие технологий приводит к появлению новых решений для обеспечения селективности:
-Цифровые релейные защиты. Микропроцессорные реле позволяют реализовать сложные алгоритмы селективности и адаптивно изменять уставки в зависимости от режима работы сети;
-Системы автоматизации. SCADA‑системы и системы управления энергоснабжением позволяют в реальном времени отслеживать состояние защитных устройств и корректировать их работу.
-Стандартизация. Разработка и внедрение международных стандартов (например, МЭК 60947) обеспечивают совместимость оборудования разных производителей и упрощают обеспечение селективности.
Заключение
Селективность — один из фундаментальных принципов построения надёжных и безопасных электроэнергетических систем. Она позволяет минимизировать последствия аварийных ситуаций, сократить простои оборудования и повысить качество электроснабжения потребителей.
Обеспечение селективности требует комплексного подхода: точных расчётов, правильного выбора оборудования, регулярного обслуживания и внедрения современных технологий. Несмотря на сложности, инвестиции в селективную защиту окупаются за счёт повышения надёжности и снижения ущерба от аварий.
